Aprende APDL gratis: escribe macros para parametrizar modelos y automatizar la convergencia de malla.
Si ya modelas con la interfaz gráfica, aquí te enseño a escribir macros APDL desde cero. Empiezas con una placa con agujero y terminas con un bucle que cambia la malla y resuelve en cada pasada.
Escribo los comandos paso a paso. La placa con agujero es el ejercicio clásico del concentrador de esfuerzos.
Defines las variables y construyes la geometría. Después asignas material y tipo de elemento, mallas con AMESH y aplicas simetría y cargas nodales. Resuelves con SOLVE y lees los esfuerzos. Al cambiar el radio del agujero, regeneras el modelo.

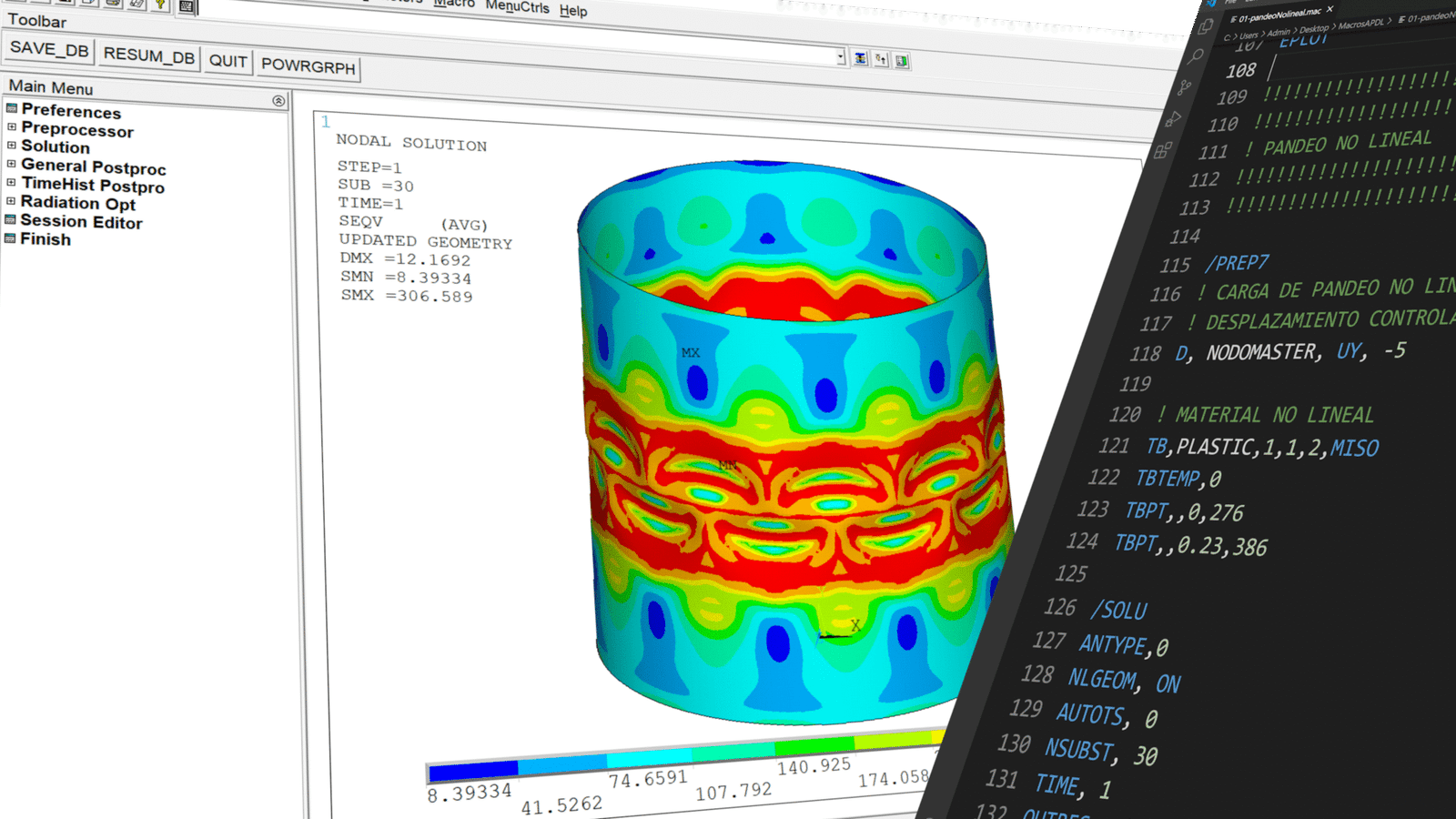

Partes de un estático con carga unitaria y calculas los autovalores de pandeo. Usas el primer modo para introducir una imperfección geométrica y continúas con pandeo no lineal por desplazamiento controlado, todo en la misma macro.
Un bucle cambia el tamaño global de elemento, vuelve a mallar y resuelve. En cada pasada exporta los resultados a PNG. Tú comparas las salidas y decides con qué malla quedarte.
Con APDL, el modelo queda escrito en un archivo de texto: puedes revisar las instrucciones y cambiar sus parámetros para volver a ejecutarlo.
En el curso escribo las macros en un editor de texto y consulto la documentación de cada comando. Empiezo por las variables y la geometría de la placa; los bucles llegan después de haber resuelto los modelos por comandos.
Lo básico («a gatear primero») reúne 7 lecciones; Algo más complejo («ahora nos toca caminar»), 3. Una mirada avanzada («¡a correr un poco, vamos!») cierra con el bucle de remallado automático en una lección. Abre cada módulo para ver el detalle.
Llevo 20 años como consultor en simulaciones computacionales. He trabajado en FEA, CFD y DEM, y he sido profesor de modelado numérico en la Universidad de Santiago de Chile y en la Universidad Diego Portales.
Aquí uso la placa con agujero para enseñarte a escribir el modelo completo. Después encadeno los análisis de pandeo y preparo el bucle de convergencia de malla.
Sí. Puedes inscribirte gratis y acceder a los 3 módulos publicados, con 11 lecciones grabadas. Trabajas la placa con agujero, el pandeo lineal y no lineal, y el bucle de remallado. El curso incluye certificado al completarlo y el acceso al contenido es de por vida.
Necesitas una licencia de Ansys y un editor de texto, en el que escribes los archivos .mac. Las macros se ejecutan con el intérprete de comandos del programa. La primera lección incluye la configuración y los requisitos para ejecutar las macros y seguir los ejercicios del curso.
Debes manejarte con la interfaz gráfica del programa. El nivel inicial se refiere a APDL: las macros se escriben desde cero, comando a comando. Empiezo por definir variables y construir la geometría. Cuando llegas al bucle del último módulo, ya has trabajado la placa con agujero y los análisis de pandeo por comandos.
Encadenas un análisis estático con carga unitaria y un análisis de pandeo lineal por autovalores. Del primer modo obtienes la imperfección geométrica para el cálculo no lineal. Ese último paso usa desplazamiento controlado. Es el caso que ya resolví con la interfaz gráfica en mi canal, ahora escrito en una macro.
El objetivo es escribir macros APDL para automatizar modelos. Se presupone que ya usas su interfaz; el curso se centra en traducir ese trabajo a comandos. La teoría de elementos finitos y el criterio general de modelado no se desarrollan aquí. Tampoco se cubre la automatización de flujos externos.
Completa el curso y te enviamos tu certificado de culminación, con verificación pública en caeacademia.com. El acceso a las lecciones es de por vida, con las actualizaciones del curso. Puedes volver a los comandos de la placa o al bucle de remallado cuando necesites repasarlos.
Crea tu cuenta para acceder a las lecciones. El curso no caduca.
acceso inmediato · 100 % gratuito
La primera lección cubre la configuración, los requisitos y la definición de variables. Inscríbete gratis y sigue a tu ritmo.
